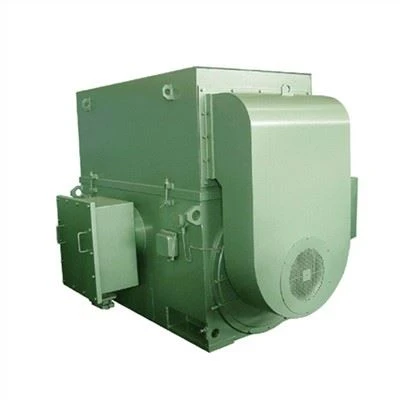

3-fase AC-synchrone motor

Deze serie 3-fasige AC-synchrone motoren wordt voornamelijk toegepast in minder stoffige binnenomgevingen, waar de hoogte niet hoger is dan 1000 m, de omgevingstemperatuur niet hoger is dan 40 graden en vrij is van stoom, corrosieve gassen van zuur en alkali, en de maandelijkse gemiddelde luchtvochtigheid lager dan of gelijk aan 90% (als de temperatuur 25 graden is).

Aanvraag sturen

Beschrijving

Technische Parameters

Korte introductie

3-fase AC-synchrone motor is een type motor dat veel wordt gebruikt in industriële toepassingen en het belangrijkste kenmerk is dat de rotorsnelheid strikt gesynchroniseerd is met de frequentie van de voeding. Hieronder volgen de belangrijkste punten over industriële synchrone motoren.

De rotor van eensynchrone motorwordt opgewonden door een gelijkstroom om een constant magnetisch veld te produceren. Wanneer een driefasige wisselstroom door de statorwikkelingen stroomt, wordt een roterend magnetisch veld geproduceerd. Terwijl het magnetische veld van de rotor synchroon roteert met het magnetische veld van de stator, blijft de rotatiesnelheid van de rotor en de stator hetzelfde, dat wil zeggen de synchrone snelheid. Deze eigenschap geeft synchrone motoren een groot voordeel op het gebied van snelheidsregeling en stabiliteit.

Functies:

Constante snelheid: De snelheid wordt altijd gesynchroniseerd met de voedingsfrequentie, ongeacht belastingvariaties. Dit is belangrijk in toepassingen waarbij nauwkeurige snelheidsregeling vereist is.

Hoog rendement: Synchrone motoren zijn over het algemeen efficiënter omdat er geen stroom door de rotor gaat (tenzij bij het opstarten een speciale startmethode wordt gebruikt).

Vermogensfactorcorrectie: Bij synchrone motoren kan de vermogensfactor worden aangepast door de bekrachtigingsstroom te regelen, waardoor ze ook kunnen worden gebruikt als reactief vermogencompensatie-apparaten in energiesystemen.

Robuuste structuur: synchrone motoren hebben een eenvoudige structuur en zijn gemakkelijker te onderhouden.

Synchrone motoren worden veel gebruikt op de volgende gebieden:

Voedingssysteem: als reactief vermogencompensatieapparatuur om de arbeidsfactor van het voedingssysteem te verbeteren.

Industriële aandrijvingen: zoals compressoren, pompen, ventilatoren, walserijen en andere grote machines en apparatuur die een constante snelheid vereisen.

Productie: voor productielijnen en machines die een nauwkeurige snelheidsregeling vereisen, zoals textiel- en papiermachines.

Andere specifieke toepassingen: zoals mijnliften, scheepsschroeven, etc.

Belangrijkste technische parameters

Kader	#500-36/2600
Machtsbereik	500 kW
Spanning	6000V,10000V
Montage type	IM7311
Snelheid	167
Koelmethode	IC01
Beschermingsgraad	IP20
Isolatieklasse	F (155 graden)
Plicht	S1
